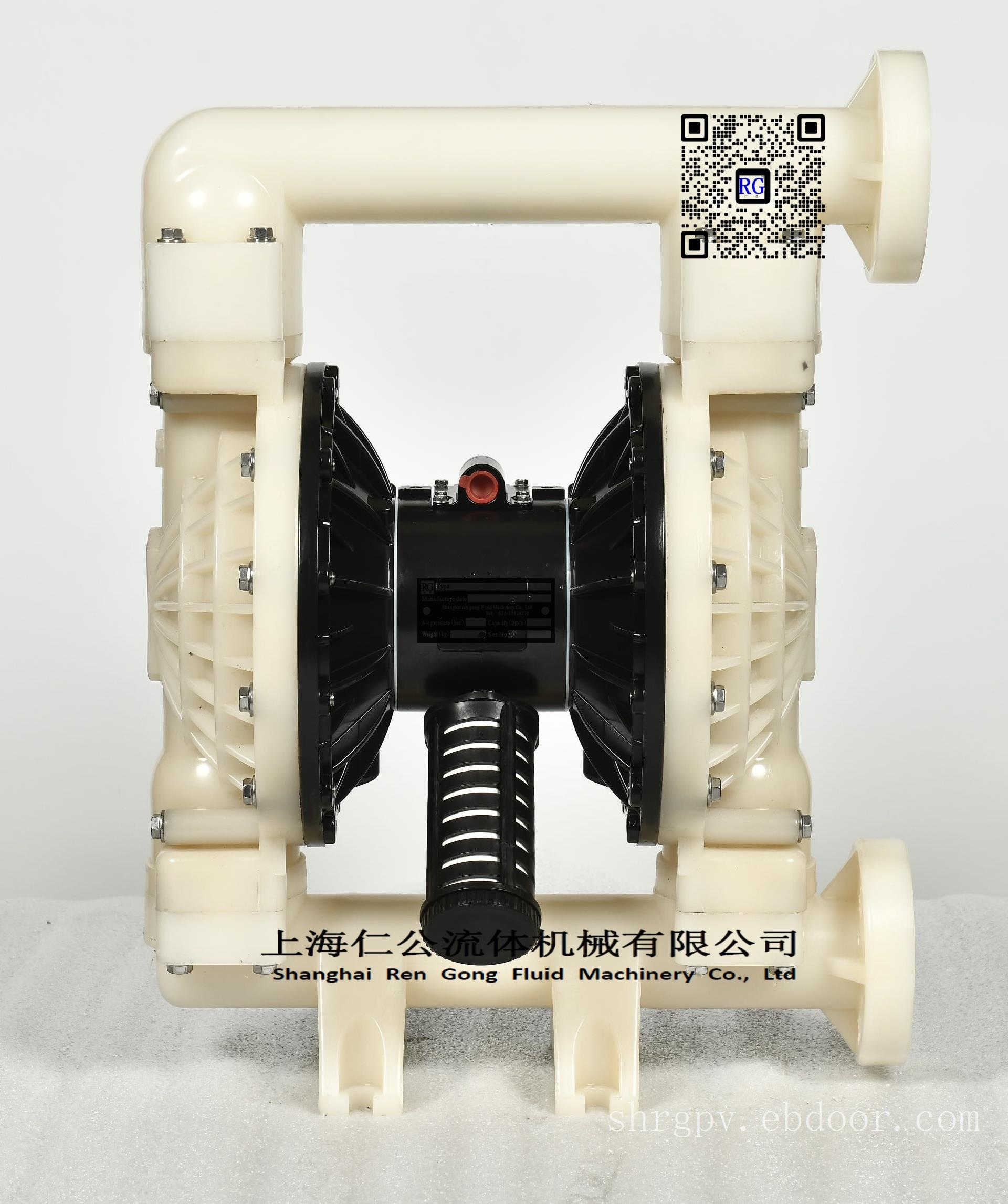

本公司提供的RG气动隔膜泵是一种新型的输送设备，是目前国内最新颖的泵类。采用

压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒

的液体，均能抽光吸尽。

本公司提供的RG隔膜泵共有八种规格。进出口尺寸分别为

1/4″、3/8″、1/2″、3/4″、 1″、 1.5″、2″、3″，流体部件材质有：铝合金、球墨

铸铁、聚丙烯、不锈钢、隔膜根据不同膜片材质分别有：丁腈橡胶、氯丁橡胶、聚乙烯、

三道橡胶、聚醚橡胶、氟橡胶、聚四氟乙烯、聚二氟乙烯。以满足不同液体介质的需要。

二、工作原理：

RG气动隔膜泵工作原理：在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜，

连杆将两块隔膜结成一体，压缩空气从泵的进气接头进入中间体后，推动两个工作腔内的

隔膜，驱动连杆联结的隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背面

排出泵外。当活塞达到行程终点，配气阀机构则自动的将压缩空气引入另一工作腔，推动

隔膜泵朝反向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置两个单

向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替的开启和关

闭，从而使液体连续的吸入和排出。

RG气动隔膜泵与其他隔膜泵最明显的不同在于配气阀结构。气动隔膜泵配气阀结构取

消了传统的“O”型环和柱形阀结构的配气阀。采用三向先导式，消除了阀死点和泵停机现

象。提供了正确可靠的换向信号来避免停机和更快换向使泵具有更大的流量，提供了输送

性能使脉冲更小，流动更稳。

气动隔膜泵设计简单、高可靠的空气换向阀，能保证不停机而发生昂贵的停工费用，

所有空气阀部件可在不拆开流体部分的情况下进行更换。铝质部件经特殊处理能抵御不洁

空气造成腐蚀换向阀中塑料材质的滑块坚固耐用，不易损坏，无需润滑，保证气路畅通
